核桃殼怎么加工,核桃殼活性炭加工廠賺錢嗎?

     如果您囤積大量的核桃殼,可別浪費了,用來加工成活性炭.桂林鴻程核桃殼活性炭加工生產設備分享一些核桃殼活性炭的專業知識.

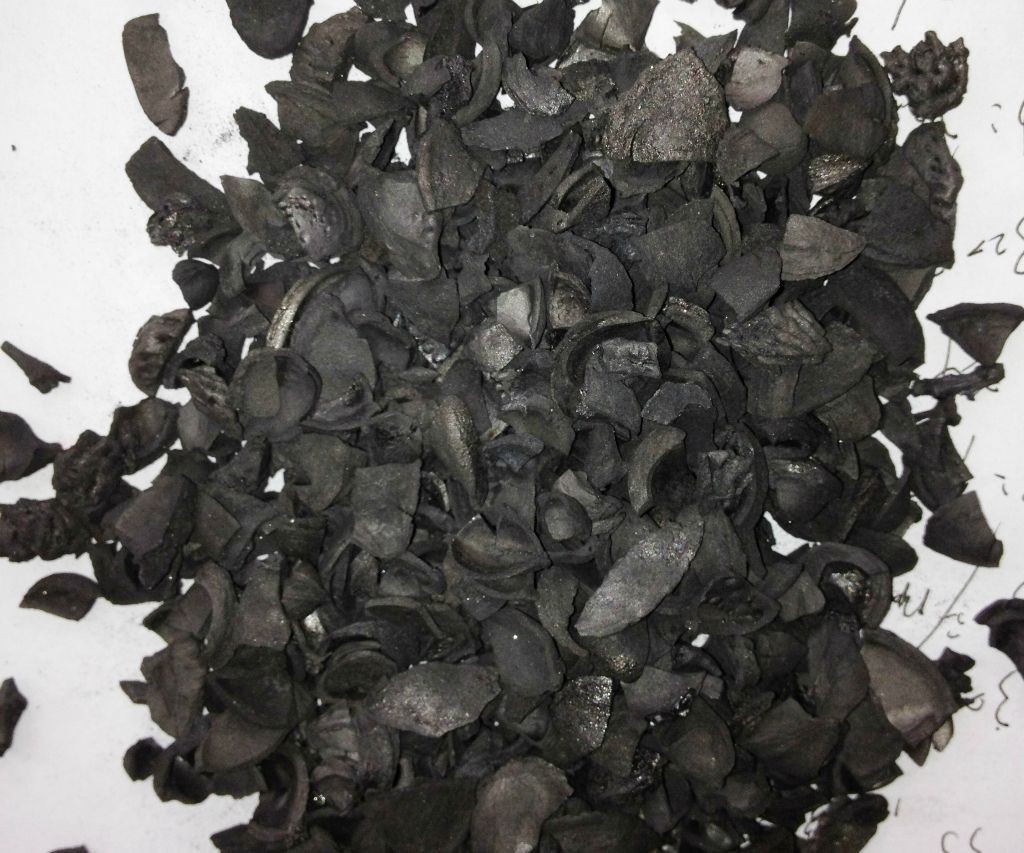

核桃殼活性炭

    我國是一個農業大國，核桃年產量約100多萬噸，但絕大部分核桃殼在加工過程中直接丟棄或焚燒，不僅浪費資源，而且會造成環境污染。核桃殼材料堅硬，含碳量較高，成分接近于木材，是一種優質的活性炭生產原料,用來加工成核桃殼活性炭,成本低銷量大,市場前景非常好,是個賺錢的好項目.

     將廢棄的核桃殼合理資源化利用，操作方法簡單，制備得到的核桃殼活性炭比表面積可達2404 m2/g，該活性炭用作超級電容器電極材料在3 mol/L的KOH電解液中的比電容可達340 F/g，且具有良好的大電流放電特性和優異的循環性能，經1000次循環后，比電容保持率達93.4％，可以用作超級電容器用電極材料。

    加工工藝(一)

 核桃殼活性炭的制備方法，其特征在于：包括以下步驟：

（1）取核桃殼經洗凈、烘干工序后，進行破碎，破碎至粒度小于0.2mm，置于炭化爐中在惰性氣體氣氛中600℃下炭化處理1h，炭化結束后，收集炭化料；

（2）將KOH與步驟（1）得到的炭化料按質量比（1～5）：1混勻，加入與碳化料相同質量的去離子水，室溫浸漬8 h后，在惰性氣體氣氛條件下，以10℃/min的加熱速率升溫至200℃后恒溫脫水30min，然后加熱至800℃活化1h，自然冷卻至室溫，得到活化料；

（3）將步驟（2）得到的活化料用5 mol/L的鹽酸浸泡24 h，過濾，然后用去離子水洗滌至濾液pH=7， 150℃下鼓風干燥4 h，再經過真空干燥，即得核桃殼活性炭。

   加工工藝(二)

核桃殼活性炭的制備方法，其特征在于：包括以下步驟：

（1）取核桃殼經洗凈、烘干工序后，進行破碎，破碎至粒度小于0.2mm，置于炭化爐中在氮氣氣氛中600℃下炭化處理1h，炭化結束后，收集炭化料；

（2）將KOH與步驟（1）得到的炭化料按質量比3：1混勻，加入與碳化料相同質量的去離子水，室溫浸漬8 h后，在氮氣氣氛條件下，以10℃/min的加熱速率升溫至200℃后恒溫脫水30min，然后加熱至800℃活化1h，自然冷卻至室溫，得到活化料；

（3）將步驟（2）得到的活化料用5 mol/L的鹽酸浸泡24 h，過濾，然后用去離子水洗滌至濾液pH=7， 150℃下鼓風干燥4 h，再經過真空干燥，真空干燥的條件為60℃下干燥5h，即得核桃殼活性炭。

核桃殼活性炭加工磨粉設備多少錢？
