立式磨粉機分離器結構平面圖解析

　立式磨粉機分離器是立式磨粉機整體結構中一個非常重要的部件，它的作用是將合格與不合格的細粉快速區分開，因此在一定程度上也可以說，分離器的好壞決定了最終研磨的物料是否優質合格。

　立式磨粉機分離器

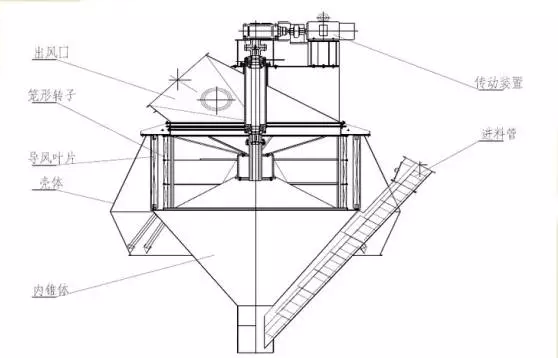

　立式磨粉機的分離器為動態高效選粉機，安裝在磨機上部與中殼體相連。分離器主要由殼體、籠形轉子、導風葉片、傳動裝置等部件構成。

　立式磨粉機分離器

　經粉磨且烘干的物料與氣流一起從下部進入分離器，分離器的導風葉片使粉塵和空氣形成一個切向流。轉子的旋轉方向和導風片的渦流方向是相同的。在導風葉片和轉子葉片之間的間隙處， 形成一個離心力的空間，使粉塵/　空氣得以分離。大顆粒的物料被拋向外部，受重力而下降，離開間隙處后，被收集并返回磨盤進行再次粉磨。成品物料與空氣一起通過分離器的出口管道離開分離器。

　成品物料的細度取決于轉子速度的調節。提高轉子的速度，會使出磨物料的細度更細。但如果降低轉子的速度，成品物料的顆粒就會變粗。要想獲得合格的成品物料，必須在立式磨粉機的調試中不斷進行調整。

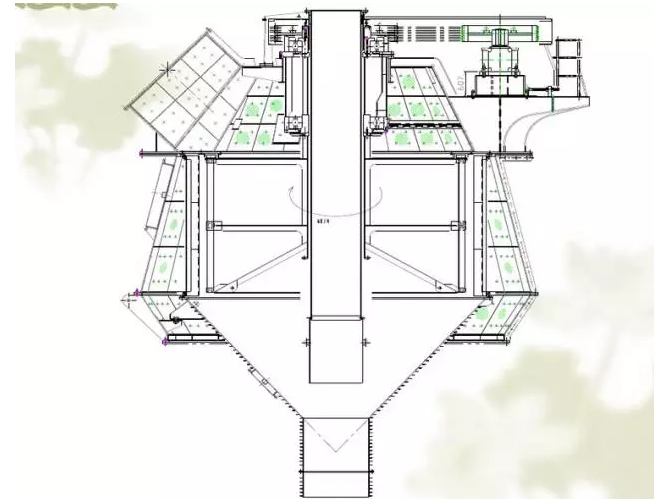

　立式磨粉機分離器結構圖

　立式磨粉機傳動裝置

　立式磨粉機分離器的傳動裝置主要由電動機、減速機、聯軸器等部件構成。

　減速機支撐在傳動底座上，減速機的出軸通過聯軸器與轉子主軸相連，從而帶動籠形轉子旋轉。轉子的轉向為順時針旋轉。電動機采用變頻調速，通過調節轉子的轉速和結合調整導向葉片的角度來達到對產品細度的控制。
